1、 數據中心機房建設規范的范圍
數據中心機房建設規范標準給出了數據中心機房的建設要求，包括數據中心機房分級與性能要求，機房位置選擇及設備布置，環境要求，建筑與結構、空氣調節、電氣技術，電磁屏蔽、機房布線、機房監控與安全防范，給水排水、消防的技術要求。
2、 術語和定義
① 數據中心 data center
容納機房及其支持區域的一個建筑物或一個建筑物的一部分。
② 總部級數據中心機房 headquarters-level data center room
由總部統一規劃建設，主要承載總部統一建設，集中部署的信息系統和災難恢復信息系統的機房
③ 區域級數據中心機房 regional data center room
由總部統一規劃建設，主要承載本區域各企事業單位和分支機構接入中國石油骨干網絡，承載總部統一建設、分布部署的信息系統的機房。
④ 企事業單位級數據中心機房 local data center room
由各企事業單位自行建設，承載本單位內部信息系統運行和網絡接入的機房。
⑤ A 級數據中心機房 class A data center room
按容錯系統配置，在系統運行期間，其場地設施不應因?yàn)椴僮魇д`，設備故障，外電源中斷，維護和檢修而導致信息系統運行中斷。
⑥ B 級數據中心機房 class B data center room
按冗余要求配置，在系統運行期間，其場地在冗余能力范圍內，不應因設備故障而導致信息系統運行中斷。
⑦ C 級數據中心機房 class C data center room
按基本需求配置，在場地設施正常運行情況下，應保證信息系統運行不中斷。
3、 數據中心機房分級
分級要求
根據信息系統使用性質、管理要求及由于場地設備故障導致運行中斷對生產、經營和公共秩序造成的損失或影響程度，將數據中心機房劃分為A、B、C三級。
在異地建立的備份機房，設計時應與主機房等級相同。
同一個機房?jī)?nèi)的不同部分可根據實際情況，按照不同的標準進行設計。
? A 級數據中心機房
符合下列情況之一的數據中心機房應為A級：
a. 信息系統運行中斷將造成中國石油重大的經濟損失。
b. 信息系統運行中斷將對中國石油業務、公共秩序造成重大影響。
總部級數據中心機房宜建設成A級。
? B 級數據中心機房
符合下列情況之一的數據中心機房應為B級：
a. 信息系統運行中斷將造成中國石油較大的經濟損失。
b. 信息系統運行中斷將對中國石油業務、公共秩序造成較大影響。
區域級數據中心機房、區域網絡中心機房和企事業單位級數據中心機房宜建設成B級。
? C 級數據中心機房
不屬于A級或B級的數據中心機房應為C級。
3、數據中心機房分級內容
4、 機房位置及設備布置
4.1機房選址原則
根據《電子信息系統機房設計規范》要求，機房位置選擇應符合以下要求：
?遠離水災和火災隱患區域；
?遠離強振源和強噪聲源；
? 遠離產生粉塵、油煙、有害氣體以及生產或貯存具有腐蝕性、易燃、易爆物品的工廠、倉庫、堆場等；
? 避開強電磁場干擾；
?多層或高層建筑物內的主機房不應選在建筑物的地下底層；
?水源充足，電力比較穩定可靠，交通通信方便，自然環境清潔；
4.2 機房組成
機房功能區組成及其使用面積計算，按照《電子信息系統機房設計規范》中的有關規定。
4.3設備布置
機房環境除必須滿足計算機設備對溫度、濕度和空氣潔凈度，供電電源的質量(電壓、頻率和穩定性等)，接地地線，電磁場和振動等項的技術要求外，還必須滿足在機房中工作的人員對照明度、空氣的新鮮度和流動速度、噪聲的要求。
設備布放的一般原則
? 承重安全：電池組一般需要布放在橫梁上方，要是沒有橫梁就要選擇容量小的電池組合地板承重能力大的房間作為機房；
? 維護方便：要充分考慮設備的安裝、維護、運輸?shù)纫蛩兀?
? 布局美觀：設備列要求安裝整齊，以方便動力環境監控系統發揮作用；
? 走線方便：設備布局要考慮走線的方便與路由最短。

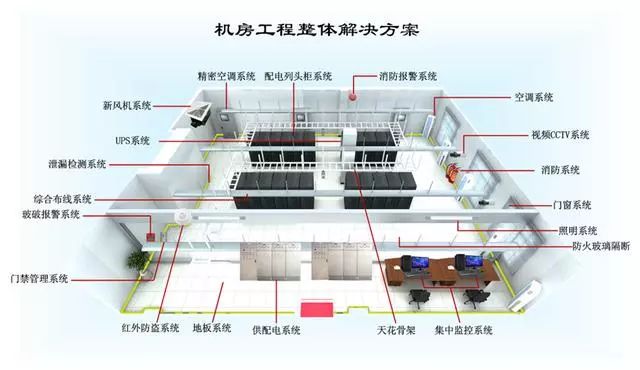

附：機房設施圖例
5、 數據中心機房子系統
5.1 照明系統
機房照明及應急照明系統
? 主機房按《電子計算機機房設計規范》要求，照度為400Lx；
? 電源室及其它輔助功能間照度不小于300Lx；
? 在機房各處安裝了疏散指示燈、安全出口標志燈，照度大于1Lx；
? 機房?jī)?nèi)、走廊、樓梯口裝有應急備用照明燈，照度不小于30Lx。
5.2 接地系統
?機房接地形式為機房專用直流邏輯地，設一組新的接地極，接地電阻小于1Ω；
?機房配電系統的交流工作地、安全保護地采用建筑物本體綜合接地(其電阻小于4Ω)。
5.3防雷系統
大樓沿低壓線路進戶的傳導直擊雷是不大可能的。中心機房?jī)?nèi)設備主要需要進行直接雷擊引起的電阻耦合方式(地電位反擊)的防護、以及附近高層建筑落雷時造成的電感性、電容性耦合干擾的防護。
1 .等電位接地的處理
接地是避雷技術最重要的環節，而且小型機以上的計算機系統對接地要求也很高，其接地地阻通常要求小于1歐姆以下。但對于避雷技術來說，地阻小于4歐姆即可。應將避雷接地、電器安全接地、交流地、直流接地統一為一個接地裝置，避免不同的地之間產生反擊。
2.電源部分防雷設計
根據雷電流大、防雷器存在殘壓及設備耐沖擊水平低的特性，應遵循多級保護，層層瀉能的原則，選擇安裝避雷器，進行電源線路的過壓保護。
3.信號系統的防雷設計
機房的數據通信線路有以太網雙絞線、DDN專線、光纖線路以及電話線備份線路，必須對進出機房的的所有通信線路進行防雷處理，才能保護機房的安全。
5.4 空調系統
機房室內環境參數
夏季：溫度23±2℃，相對濕度50%
冬季：溫度20±2℃，相對濕度50%
機房共采用模塊化精密空調，采取下送風、上回風的送風方式達到恒溫恒濕的目的。
空調系統
5.5監控系統
在公共區域和出入口處、機房?jī)?nèi)機架間、核心機房、控制中心、動力機房,樓梯與走廊,樓梯等均裝有攝象機，進行7×24全方位監控錄像。
專業人員24×7×365小時機房隨時巡視。
5.6布線系統
現代的建筑物，其樓內信息傳輸通道系統(布線系統)已不僅僅要求能支持一般的語音傳輸，還應能夠支持多種計算機網絡協議及多種廠商設備的信息互連，可適應各種靈活的、容錯的組網方案;同時由于新技術、新產品不斷出現，傳輸線路要能夠在若干年里適應發展的需要。因此建立一套能夠全面支持各種系統應用如通信網絡中心、數據處理中心，本身又具有開放、兼容、可靠性高、實用性強、易于管理、具有先進性、面向未來的綜合布線系統，對于現代化建筑是必不可少的。
