潔凈室的建筑設計
一、特點
電子工業潔凈室的特點一是大,二是多變。幾千平方米、上萬平方米的面積并不少見。電子工業的技術更新快,工藝變了,平面布局就要跟著變,因此平面上不宜有固定的分隔,特別是很小的分隔。具體說,有以下一些獨特之處應加注意。
(1)平面由工藝決定,電子工業潔凈廠房的工藝布局應適應電子產品發展的靈活性,滿足產品生產工藝改造和擴大生產的需求。
(2)主體結構宜采用大空間及大跨度柱網,不宜采用內墻承重體系
(3)大型電子工業潔凈廠房常采用上技術夾層、下技術夾層這種“夾心”式多層構造。
(4)應考慮大型生產工藝設備的安裝、維修要求,設置必要的運輸通道和不影響潔凈生產環境的安裝口或檢修口
(5)電子工業潔凈室按二級耐火等級設計。
(6)特種氣體的儲存和分配間應有耐火隔墻與潔凈室(區)分開,該墻耐火極限不低于1h。有毒的硅烷或其混合物氣瓶儲存區至少三面是敞開的,氣瓶與周圍構筑物或圍欄之間的距離應大于3m,儲存區設置的雨篷應不低于3.5m。
(7)電子工業潔凈室的裝飾材料不得采用釋放對電子產品有影響物質的材料8)電子工業潔凈室允許設空氣吹淋室,這是和一般生物潔凈室不同的。吹淋室應與潔凈工作服更衣室相鄰。單人吹淋室按最大班人數為30人一間設計,當工作人員超過5人時,應設旁通門,當人數太多或?yàn)榱丝s短通過時間,也可設隧道式吹淋室。

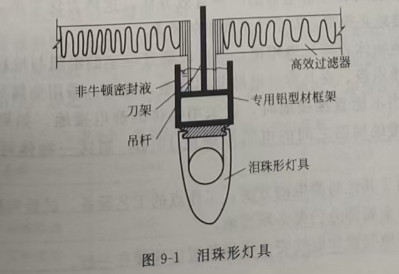

(9)對于高級別潔凈室,為了盡可能不影響氣流的單向性、平行性,照明燈具宜采用所謂淚珠形燈具,見圖9-1。

(10)電子工業潔凈室常根據生產工藝要求設置防靜電環境,以便抑制靜電的產生,將已產生的靜電迅速、安全地排除。
為此,在設計時首先要明確控制的靜電電位(絕對值),該值≤100V為一級,≤200V為二級,≤1000V為三級(據《電子工廠潔凈廠房設計規范》征求意見稿),其適用場所分別是半導體器件、集成電路和具有一級靜電敏感的電子產品制造和測試場所;對靜電敏感的精密電子儀器和器件制造和測試場所;除去一、二級以外的電子器件和整機的組裝調試場所。
